Назначение
Используется для охраны от замерзания (желоба, тротуары, въезды, трубы и т.п.), когда ополение включится, если окружающая температура будет ниже верхней границы температуры (напр. +5 °C) и выключит, если температура станет еще ниже, чем нижний уровень (напр. -10 °C, когда мощность отопления неможет достичь желаемого результата).
Достоинства
- Термостат помещен в водозащитный корпус IP65, что позволяет установку устройства на улице, и оснащен встроенным сенсором TC-0.
- Состояние термостата указывает красный LED (3 цвета).
- Функция контроля короткого замыкания или нарушения работы сенсора.
- Выходной переключающий контакт 16A (AC1).
Технические характеристики
| Функции: |
термостат двухуровневый |
| Клеммы питания: |
L - N |
| Клеммы замера: |
T1 - T1 |
| Темепратурный диапазон: |
| термостат 1 |
-20.. +20 °C |
| термостат 2 |
-20.. +20 °C |
| Гистерезис (чуствительность): |
3 °C (± 1.5 °C)
|
| Сенсор: |
термистор NTC 12 k/ 25 °C
|
| Индикация наруш. работы сенсора: |
мигание красного LED |
| Количество контактов: |
1x переключ. (AgNi) |
| Номинальный ток: |
16A / AC1, 10A / 24V DC |
| Замыкающая мощность: |
4000 VA / AC1, 300 W / DC |
| Замыкающее напряжение: |
250 V AC1 / 24 V DC |
| Рабочая температура: |
- 30 .. +55 °C |
| Монтаж: |
произвольный |
| Защита: |
IP 65 |
| Категория перенапряжения: |
III. |
| Размер: |
110 x 135 x 66 мм |
| Вес: |
238 г |

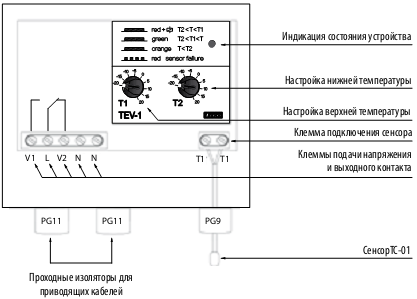

Описание устройства
Схема
|
Подключение
|
|
|
|
Функция
Описание функций
TEV-1 - духуровневый термостат, предназначен для защиты кровельных желобов от замерзания. Устройство находится в водозащитном корпусе (IP65), сенсор с двойной изоляцией входит в комплект поставки устройства. Регистрирует
окружающую температуру. Устройство работает как диапазонный термостат с независимой настройкой верхней и нижней границ рабочей температуры.
Если окруж.температура выше, чем T1 (верхняя граница температуры), термостат выключает отопление желоба (наледь тает). И наоборот, если температура внешняя ниже, чем T2 (нижняя граница температуры), термостат
выключит отопление (при сильном морозе не будет достаточно отопления для размерзания желоба).
