Назначение
Контролирует температуру обмотки электродвигателя в температ. интервале, данном сопротивл. PTC термистора фиксированный настроенный уровень коммутации.
Достоинства
- Как считывающий элемент применяетсчя термистор PTC встроенный в обмотку электродвигателя его производителем, возможно использование внешнего PTC сенсора.
- Функция ПАМЯТЬ - реле .в случае ошибки блокируется до момента вмешательства персонала (наж. кнопки RESET).
- RESET ошибочного состояния:
a) кнопкой на передней панели.
b) внешним контактом (на расстоянии по двум проводам).
- Функция контроля короткого замыкани или отключения сенсора, состояние нарушения сенсора указывает мигающий красный LED.
- Выходной контакт 2x переключ. 8 A /250 V AC1.
- Состояние превышение температуры обмотки двигателя указывает светящийся красный LED.
- В исполнении1-МОДУЛЬ , крепление на DIN рейку.
- Клеммы сенсора не изолированы гальванически, но их можно замкнуть с клеммой PE без поломки устройства, в случае питания от сети должен быть подключен нейтраль на клемму A2!
- Универсальное напряжение питания AC/ DC 24 - 240 V.
Технические характеристики
| Клеммы замера: |
Ta-Tb |
| Сопротивление холод. сенсора: |
50 - 1.5 k |
| Верхний уровень: |
3.3 k
|
| Нижний уровень: |
1.8 k |
| Сенсор: |
PTC (встроен в двигатель)
|
| Индикация ошибки сенсора: |
мигает красныйLED |
| Количество контактов: |
2x переключ.(AgNi) |
| Номинальный ток: |
8 A / AC1 |
| Замыкающая мощность: |
2000 VA / AC1, 192 W / DC |
| Замыкающее напряжение: |
250 V AC1 / 24 V DC |
| Пиковый ток: |
10 A / < 3 с |
| Рабочая температура: |
- 20 .. +55 °C |
| Монтаж: |
DIN рейка EN 60715 |
| Защита: |
IP 40 |
| Категория перенапряжения: |
III. |
| Размер: |
90 x17.6 x 64 мм |
| Вес: |
83 г |

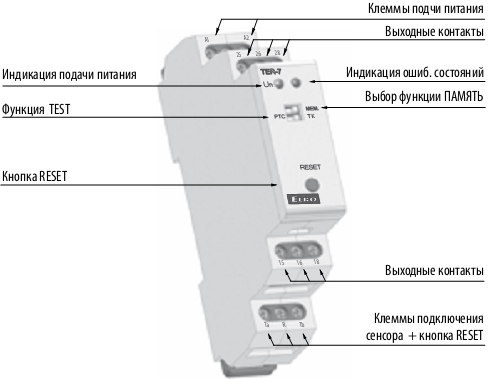

Описание устройства
|
Подключение
|
Схема
|
|
|
|
|
Сенсор можно подключить последовательно , но с учетом технических спецификаций коммутир. границы.
Внимание!: В случае питания от сети необходимо подключение нейтрали на клемму A2.
Функции
Реле контролирует температуру обмотки электродвигателя с помощью PTC- термистора, который, в большинстве случаев, размещён в ней или максимально приближен. Сопротивление термистора в холодном состоянии колеблется макс. до 1.5 k . При повышении температуры его сопротивление быстро повышается и при превышении границы 3.3 k контакт выходного реле разомкнётся и выключит электродвигатель.Выходной контакт реле опять замкнётся при понижении температуры, и, таким образом, при снижении сопротивления термистора ниже границы 1.8 k . Реле имеет функцию контроля повреждения сенсора, которая отслеживает короткое замыкание или отключение сенсора. В положении переключ. „TEST“ выключено контролирование короткого замыкания-можно тестировать функции устройства соединением и разъединением клемм Ta - Tb. Следующим элементом
безопасности является функция MEMORY. Она при перегреве (и выключении выхода) сохраняет выход в разомкнутом состоянии до вмешательства обслуживающего персонала, который возвратит реле в нормальное состояние (нажатием кнопки RESET на лицевой панели или внешним конатктом (на растоянии).
