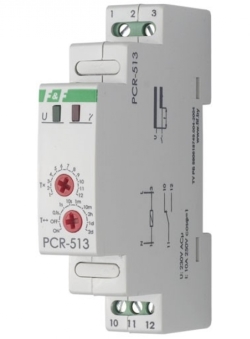

Реле времени PCR-513U

Оценить
2059.00 руб.
Кол-во:

РЕЛЕ ВРЕМЕНИ PCU-513U

Назначение:

Микропроцессорное электронное реле времени PCR-513U предназначено  для  включения\выключения  потребителей  в системах  промышленной  и  бытовой  автоматики:  в  вентиляционных,  отопительных,  осветительных,  сигнализационных  и  т .п.,  на  заданный  отрезок  времени.
Включение нагрузки после подачи напряжения питания и отсчета  заданного  времени.


Принцип работы:

После подачи напряжения питания начинается отсчет времени(t). По окончании отсчета заданного времени (t) замыкаются контакты 11-12. В таком положении они находятся до отключения напряжения питания.


Диаграмма  работы  реле:






Технические характеристики:

Напряжение питания
12-264 В
Максимальный ток нагрузки
8 A  AC 1
Контакт
1P (1 переключающий)
Выдержка времени*
от 0,1 сек. до 24 суток
Задержка включения
Диапазон рабочих температур
-25 - +50 С°
Степень защиты
IP 20
Габариты, мм
17,5 х 65 х 90 мм
Подключение
винтовые зажими 2,5 мм кв.
Монтаж
на DIN-рейке 35 мм
*- выдержка времени устанавливается переключателем диапазонов времени в одном из шести поддиапазонов: 0,1сек-1сек; 1сек-10сек; 10сек-1мин; 1мин-10мин;10мин-2часа; 2часа-24часа.

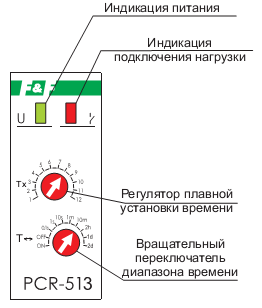

Лицевая панель:







Схема подключения:











Габаритные размеры:
