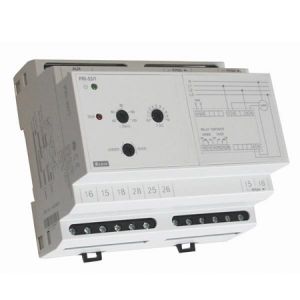

Реле контроля тока в трехфазных сетях PRI-53 5

Оценить
3970.00 руб.
Кол-во:

Реле предназначено:


- Для контроля тока в трёхфазных устройствах (например краны, двигатели и т.п.).


Особенности:


- Питание 24-240V AC/DC гальванически отделено от контролируемой цепи.
- Возможно установить контролируемый уровень тока в %In
- Постоянный гистерезис.
- Настраиваемый уровень задержки включения (при выходе за пределы настроенного порога).
Выбор функций:
           - UNDER - контролирует понижение величины тока
           - OVER - контролирует превышение величины тока
- Номинальный ток In - 5A.
- 6-модульное исполнение, крепление на DIN рейке.
- Выходное реле с 2-мя переключающимися контактами.
- Возможность подключения трансформаторов тока для увеличения величины контролируемого тока до 600 A.


Технические характеристики:


3-я фаза: I1, I6
Напряжение питания: 24 - 240V AC/DC
Рабочая частота AC: 45 - 65 Hz
Мощность (макс): 3VA / 1.2W
Номинальный ток: AC 5A
Уровень тока - I: настраиваемый 40 - 120 %In
Перегрузка
- постоянная: 10A
- макс. 3 сек.: 50A
Гистерезис: фиксированная 1 % In
Задержка срабатывания: настраиваемая 0.5 - 10сек
Выходное реле - контакт: 2x  переключ.  (AgNi) позолоченные
Нагрузка на контакт AC: 250V / 8 A, max. 2000VA
Нагрузка на контакт DC: 30V / 8A
Рабочая температура: -20.. +55 °C
Категория перенапряжения: III.
Защита: P 40 со стороны лицевой панели / IP20 клеммы
Размер: 90  x  105  x  64  mm
Вес: 208 g




Подключение

Пример подключения: PRI 53с трансформатором тока для увеличения диапазона контролируемого уровня тока




Описание устройства





Функции




После подключения питания светит зелёный LED.
Функция UNDER:
Если величина контролируемого тока во всех фазах выше установленного уровня I, реле замкнуто и красный LED не светит. Если снизится величина контролируемого тока в любой из фаз под уровень I, реле после установленной задержки разомкнё т и включится красный LED. В течении задержки мигает красный LED.
Если величина вернётся контролируемого тока над уровень I + дифференции, реле без задержки замкнёт и красный  LED перестанет светить.
Функция OVER:
Если величина контролируемого тока во всех фазах ниже установленного уровня I, реле разомкнуто, красный LED не светит.
Если величина контролируемого тока превысит в любой из фаз уровень I, реле после установленной задержки замкнёт и включится красный LED. В течении задержки мигает красный LED.
