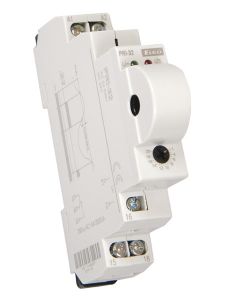

Реле контроля тока PRI-32

Оценить

2500.00 руб.

Кол-во:

Реле предназначено:

- Служит, например, для наблюдения за нагревательным стержнем, кабелей систем отопления, индикации потребления тока, контроля потребления однофазовых двигателей...

Особенности:

- Интегрированный токовый трансформатор позволяет протянуть через переднюю панель изделия провод, в котором происходит желаемый замер тока
эта конструкция снижает термозатраты изделия по сравнению с конвенционным решением изделий с встроенным шунтом, повышает токовый диапазон до 20 A и гальванически изолирует замеряемый участок.
- Плавная настройка подаваемого тока потенциометром 1 - 20 A/ АС.
- Универсальное напряженеи питания AC 24 - 240 V и DC 24 V.
- Питание гальванически изолировано от контура замера.
- Превышение тока - ток, проходящим по контрольному проводу не должен кратковременно превышать 100 А.
- Выходные контакты 1x переключ. 8 A.
- Хомутные клеммы.
- Однофазное исполнение, 1-МОДУЛЬ, крепление на DIN рейку.

Технические характеристики:

Клеммы питания:	A1 - A2
Напряжение питания:	AC 24 - 240 V и DC 24 V (AC 50 - 60 Гц)
Мощность:	макс. 1.5 VA
Диапазон тока:	1 - 20 A (AC 50Гц)
Max постоянный ток:	25 A
Установка величины тока:	потенциометром
Выход - Количество контактов	1x переключ.(AgNi)
Номинальный ток :	8 A / AC1
Замыкающая мощность:	2500 VA / AC1, 240 W / DC
Индикация выхода:	зеленый / красный LED
Раб. температура:	-20 .. +55 °C
Защита:	IP 40
Категория перенапряжения :	III.
Размер:	90 x 17.6 x 64мм
Вес:	68 г

Схема	Подключение

Функции

Реле контроля PRI-32 предназначено для контроля уровня токав однофазныз AC цепях. Плавная настройка подаваемого тока позволяет использовать реле в аппликациях c необходимостью индикации проходящего тока, используется также как реле выбора. Выходное реле в нормальном состоянии разомкнуто. При превышении настроенного уровня силы тока реле замкнется. Выгодой в данном случае является универсальное напряжение питания.
Описание устройства
