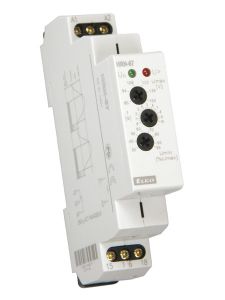

Реле контроля напряжения HRN-67
Оценить
1625.00 руб.
Кол-во:
Сфера применения:


Служит для контроля напряжения питания электропотребителей чувствиельных к скачкам напряжения, защиты оборудования перед повышением / понижением напряжения ...


Особенности:


 - Контролирует напряжение в диапазоне AC 24 -150 V.

 - Может контролировать уровни отдельно.

 - Все типы имеют настраиваемую задержку 0 -10 с (для элиминации кратковрем.скачков и пиков  напряжения).

 - Нижний уровень напряжения (Umin) настраивается в % от величины верхнего уровня(Umax).

 - 3-режимная индикация парой LED диодов указывает нормальное состояние и 2 ошибочных состояния.

 - Питание реле с контролируемого напряжения (измеряет и уровень собственного напряжения).

 - Однофазное исполнение, 1-МОДУЛЬ, крепление на DIN рейку


Технические характеристики:

Клеммы питания:

A1 - A2

Напряжение питания и контролируемое:

AC 24-150 V / 50  Гц

Мощность:

AC  макс . 1.2 VA

Верхний уровень (Umax):

AC 80-150 V

Нижний уровень (Umin):

30 - 95 % U макс

Пиковая перегрузка <1 :="" p="">

AC 290 V
Макс. длительное напряжение:

AC 276 V
Временная задержка: настраиваемая, 0 - 10 с
Выход - Количество контактов 1x переключ.(AgNi)
Номинальный ток : 16 A / AC1
Замыкающая мощность: 4000 VA / AC1, 384 W / DC
Пиковый ток : 30 A / < 3 с
Замыкающее напряжение: 250 V AC1 / 24 V DC
Мин. замыкающая мощность DC: 500 мW
Индикация выхода: красный/ зеленый LED
Раб. температура: -20 .. +55 °C
Защита: IP 40
Категория перенапряжения : III.
Размер: 90 x 17.6 x 64мм
Вес: 73 г




Схема


Подключение



Функции

Описание устройства


Индикация LED
