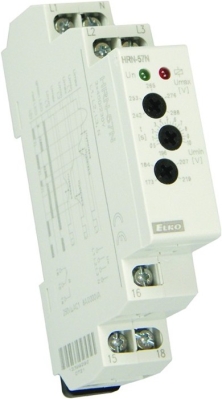

2220.00 руб.
Сфера применения:
Реле применяется для контроля напряжения в распредщите, защита оборудования.
Особенности:
- Отслеживает величину напряжения в 3-фазной системе напряжения.
- Реле контролирует последовательность фаз.
- Можно настроить верхний и нижний уровень напряжения, при котором контакт выходного реле выключится.
- Настраиваемая задержка элиминирует кратковременные пики и спады напряжения в сети.
- Питание с контролируемого напряжения.
- Состояние ошибки указывает красный LED и размыкание выходного контакта реле.
- Выходной контакт 1x переключ. 8 A / 250 V AC1.
- Если напряжение питания станет ниже 60 % Un (U OFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки.
- Питание L1-N, это значит, что реле контролирует и нарушение нейтраля, замена HRN-52.
- 1-модульное исполнение, крепление на DIN рейку. |
Технические характеристики:
|
Клеммы замера:
|
L1, L2, L3,N
|
|
Нап. питания и контролир. Un:
|
3x400V/230V / 50 Гц
|
|
Уровень Umax:
|
105 - 125 % Un
|
|
Уровень UmВход:
|
75 - 95 % Un
|
|
Мощность:
|
макс. 2 VA
|
| Гистерезис: |
5%
|
| Макс. постоянное напряжение: |
AC 3x265V |
| Пиковая перегрузка <1мс: span=""> |
AC 3x288V |
| Временная задержка T1: |
макс. 500 мс |
| Временная задержка T2: |
настраиваемая 0.1-10 с |
| Выход |
| Количество контактов: |
1x переключ. (AgNi) |
| Номинальный ток: |
8 A / AC1 |
| Замыкающая мощность: |
2500 VA / AC1, 240 W / DC |
| Пиковый ток: |
10 A |
| Индикация выхода: |
красный LED |
| Другие параметры |
| Рабочая температура: |
-20.. +55 °C |
| Монтаж: |
DIN рейка |
| Защита: |
IP 40 |
| Категория перенапряжения: |
III. |
| Размеры: |
90 x 17.6 x 64 мм |
| Вес: |
68 г |
|
|
|
Схема
|
Подключение
|
|
|
|
Функции
|
 |
Описание функций:
|
Реле в 3-фазных сетях мониторирует величину фазового напряжения. Можно настроить величину двух уровней напряжения и таким образом контролировать повышение и понижение напряжения отдельно. В нормальном состоянии, когда напряжение
колеблется в пределах наставленных уровней, выходное реле замкнуто, красный LED не светит. При повышении или понижении напряжения и пересечении настроенных уровней, выходное реле разомкнет и начнет светить красный LED (LED указывает состояние ошибки, при отсчете времени- мигает). Если напряжение питания снизится ниже 60 % Un (UOFF нижний уровень), произойдет мгновенноое размыкание реле без реализации задержки, а красный LED укажет на состояние ошибки. Если в этот момент
происходит остчет времени, то он будет немедленно завершен. |
Описание устройства
|
 |
|
