2310.00 руб.

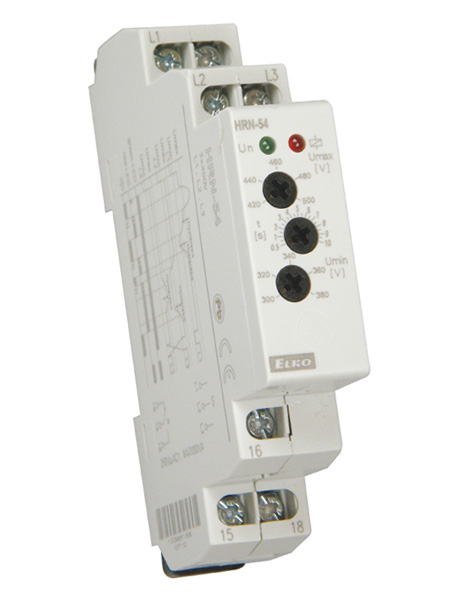

Сфера применения:
|
Служит для контроля напряжения, последовательности и выпадения фаз в распредщите (защита оборудования).
|
Особенности:
|
- Мониторирует величину напряжения в 3-фазной системе напряжения
реле контролирует последовательность фаз.
- Можно настроить верхний и нижний уровень напряжения, при котором контакт выходного реле выключится.
- Настраиваемая временная задержка элиминирует кратковременные пики и спады напряжения в сети.
- Питание с контролируемого напряжения.
- Состояние ошибки указывает красный LED и размыкание выходного контакта реле.
- Выходной контакт 1x переключ. 8 A / 250 V AC1.
- Если напряжение питания станет ниже 60 % Un (UOFF уровень отключения), произойдет немедленное размыкание реле без реализации задержки.
- Питание со всех фаз, это значит, что реле и при выпадении одной из фаз сохраняет все свои функции.
- 1-модульное исполнение, крепление на DIN рейку.
|
Технические характеристики:
|
Клеммы замера:
|
L1, L2, L3
|
|
Нап. питания и контролир. Un:
|
3x400 V / 50 Гц
|
|
Уровень Umax:
|
105-125 % Un
|
|
Уровень Um in :
|
75-95 % Un
|
|
Мощность:
|
макс. 2 VA
|
| Гистерезис: |
5%
|
| Макс. постоянное напряжение: |
AC 3x460 V |
| Пиковая перегрузка <1мс: span=""> |
AC 3x500 V |
| Временная задержка T1: |
макс. 500 мс |
| Временная задержка T2: |
настраиваемая 0.1-10 с |
| Выход |
| Количество контактов: |
1x переключ. (AgNi) |
| Номинальный ток: |
8 A / AC1 |
| Замыкающая мощность: |
2500 VA / AC1, 240 W / DC |
| Пиковый ток: |
10 A |
| Индикация выхода: |
красный LED |
| Другие параметры |
| Рабочая температура: |
-20.. +55 °C |
| Монтаж: |
DIN рейка |
| Защита: |
IP 40 |
| Категория перенапряжения: |
III. |
| Размеры: |
90 x 17.6 x 64 мм |
| Вес: |
69 г |
|
|
Схема
|
Подключение
|
|
|
|
Функции
|
|
Описание функций:
|
Реле в 3-фазной сети мониторирует величину фазового напряжения. Можно настроить два независимых уровня напряжения и контролировать повышение и понижение напряжения отдельно. В нормальном состоянии, когда напряжение колеблется в пределах наставленных уровней, выходное реле замкнуто, красный LED не светит.
Если напряжение изменится и пересечет границы настроенных уровней, выходное реле разомкнет и начнет светить красный LED (LED указывает состояние ошибки, при отсчете времени-мигает). При нарушении последовательности фаз светит красный LED (реле разомкнуто). Если напряжение питания снизится ниже 60 % Un (UOFF уровень
отключения), произойдет мгновенноое размыкание реле без реализации задержки, красный LED укажет на состояние ошибки. Если в этот момент происходит остчет времени, то он будет немедленно завершен.
|
Описание устройства
|
|
Габаритные размеры:
|
 |
|
