Реле контроля напряжения HRN-34
Оценить
1625.00 руб.
Кол-во:
Сфера применения:


Служит для контроля напряжения питания электропотребителей чувствиельных к скачкам напряжения, защиты оборудования перед повышением / понижением напряжения ...


Особенности:


 - Контролирует напряжение в диапазоне DC 6 - 30 V

 - Для контроля  нарпряжения аккумуляторных цепей (12, 24 V).

 - Все типы имеют настраиваемую задержку 0 -10 с (для элиминации кратковрем.скачков и пиков  напряжения).

 - Нижний уровень напряжения (Umin) настраивается в % от величины верхнего уровня(Umax).

 - 3-режимная индикация парой LED диодов указывает нормальное состояние и 2 ошибочных состояния.

 - Питание реле с контролируемого напряжения (измеряет и уровень собственного напряжения).

 - Однофазное исполнение, 1-МОДУЛЬ, крепление на DIN рейку


Технические характеристики:

Клеммы питания:

A1 - A2

Напряжение питания и контролируемое:

DC 6 - 30 V

Мощность:

DC  макс . 1.2 VA

Верхний уровень (Umax):

DC 18 - 30 V

Нижний уровень (Umin):

35 - 95 % U макс

Пиковая перегрузка <1 :="" p="">

DC 50 V
Макс. длительное напряжение:

DC 36 V
Временная задержка: настраиваемая, 0 - 10 с
Выход - Количество контактов 1x переключ.(AgNi)
Номинальный ток : 16 A / AC1
Замыкающая мощность: 4000 VA / AC1, 384 W / DC
Пиковый ток : 30 A / < 3 с
Замыкающее напряжение: 250 V AC1 / 24 V DC
Мин. замыкающая мощность DC: 500 мW
Индикация выхода: красный/ зеленый LED
Раб. температура: -20 .. +55 °C
Защита: IP 40
Категория перенапряжения : III.
Размер: 90 x 17.6 x 64мм
Вес: 73 г




Схема


Подключение



Функции

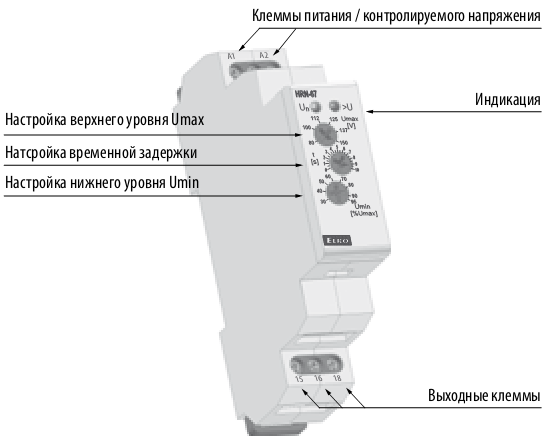

Описание устройства


Индикация LED
