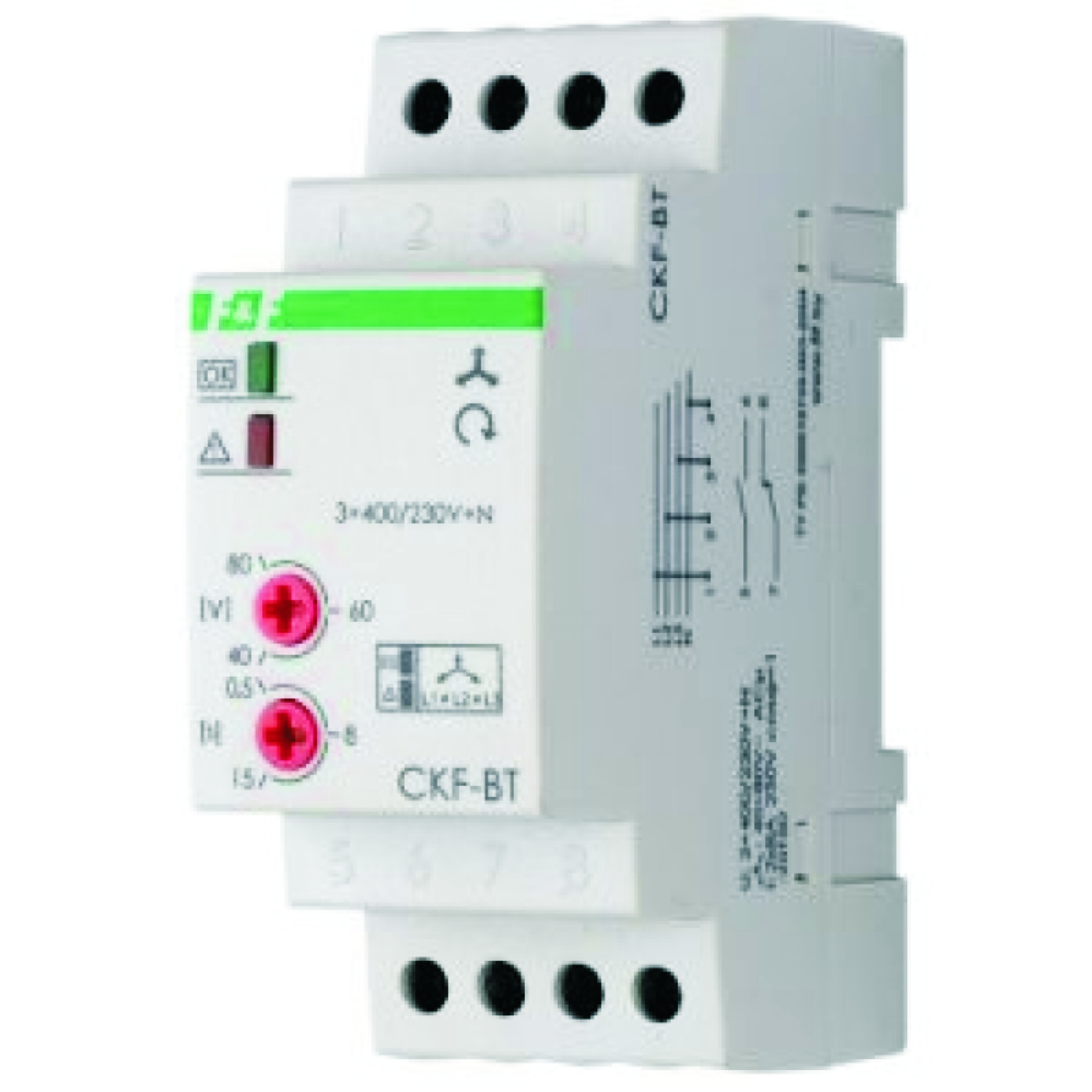

Реле контроля наличия и чередования фаз CKF-BT
Оценить
1848.00 руб.
Кол-во:

РЕЛЕ КРНТРОЛЯ ФАЗ CKF-BT


Назначение

Предназначены для защиты электродвигателей и электроустановок, питаемых от трехфазой сети, в случаях отсутствия хотя бы одной из фаз, падения напряжения, асимметрии напряжения, обрыва нулевого провода, нарушения чередования фаз.


Принцип работы

Если напряжение в пределах нормы, то контакты исполнительного реле замкнуты, и на контактор управления электродвигателя подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются, и контактор отключается. Выключение происходит с задержкой в 3 - 5 секунд во избежание случайного отключения двигателя при кратковременных падениях напряжения. Включение происходит автоматически после восстановления правильного напряжения питания.



Технические характеристики


Напряжение питания
3 x 400 В 50 Гц
Max. ток катушки контактора
2A
Контакт
1Z, 1R (1 замык., 1 размык.)
Асимметрия напряжения
регулируемая  40 - 80 В
Гистерезис
5 В
Время отключения, регулируемое
0.1 - 10 сек
Рабочая температура
-25 - +50 C
Степень защиты:
Автомата
IP40
Клеммной колодки
IP20
Потребляемая мощность
1,6 Вт
Подключение
винтовые зажимы 2,5 мм
Габариты
35 х 63 х 90 мм
Монтаж
на DIN-рейке 35 мм



Схема подключения:


Схема подключеения реле контроля фаз CZF-BT



Габаритные размеры:
