Назначение:

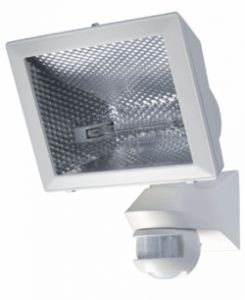

Прожектор LUXA 102-500/500W предназначен для освещения дворов частных домов, прилегающих территорий компаний и т.д. Обеспечивает безопасность и комфорт. Поворотные шарниры прожектора и сенсора позволяют гибко настраивать освещаемую зону территории и зону в которой необходимо обнаружение движения.
Описание:
- ИК датчик движения наружной или внутренней установки.
- Монтаж на стену или на угол.
- Прожектор с зеркальными отражателями. Мощность: 500 Вт.
- Поворачивающийся прожектор: +/- 45° в горизонтальной плоскости; 60° вверх; 30° вниз.
- Фиксация положения винтами.
- Материал корпуса прожектора - алюминий (литой).
- Дополнительные выходы: контакт реле для нагрузки 500 Вт.
- Автоматическое управление по фактору наличия движения и уровню внешней освещенности.
- Максимальный радиус зоны обнаружения - 12 м.
- Угол зоны обнаружения 150°.
- Зона обнаружения повышенной чувствительности 360°. Максимальный диаметр 5 м при высоте установки 2,5 м.
- Поворачивающаяся сенсорная головка: +/- 90° в горизонтальной плоскости; 40° в вертикальной плоскости (вниз).
- Настраиваемые порог срабатывания по освещенности и задержка на включение.
- Встроенный предохранитель.
- Подходит для следующих типов ламп: накаливания, галогенных, люминесцентных.
- Дополнительный выход для выключателя.
- Заводские установки датчика движения подходят для большинства случаев.
- Простое и быстрое подключение с помощью штекерного цоколя.
- Чувствительность датчика может быть понижена, чтобы ограничить зону обнаружения.
Технические характеристики:
|
Рабочее напряжение
|
230 В~
|
|
Частота
|
50 – 60 Гц
|
|
Диапазон значений освещенности (настраиваемый)
|
5 – 1000 Люкс
|
|
Собственное потребление
|
8 ВА
|
|
Тип контактов
|
замыкающий
|
|
Угол обзора датчика высоте установки 2,5 м.
|
| Зона обнаружения повышенной чувств. - = 5 м. неосредственно под датчиком. |
360°
|
| Зона обнаружения - r = 3 – 12 м (настраивается) |
150°
|
|
Диапазон задержки отключения (настраиваемый)
|
5 сек – 12 мин
|
|
Степень защиты (по EN 60529)
|
IP 55
|
| Класс защиты (по EN 60669-2-1) |
I
|
|
Диапазон температуры окружающей среды
|
-15 C ...+ 45 C
|
|
Тип монтажа
|
Настенный.
|
Зоны обнаружения LUXA 102-500 500W:
Схема подключения:
Габаритные размеры (мм):
