Назначение:

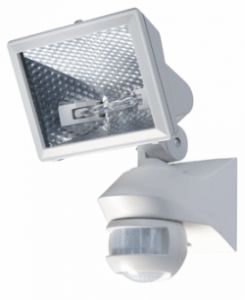

Прожектор LUXA 102-150/150W предназначен для освещения дворов частных домов, прилегающих территорий компаний и т.д. Обеспечивает безопасность и комфорт. Поворотные шарниры прожектора и сенсора позволяют гибко настраивать освещаемую зону территории и зону в которой необходимо обнаружение движения.
Описание:
- Угол зоны обнаружения 150°.
- Чувствительность датчика можно понизить, чтобы ограничить размеры зоны обнаружения.
- Монтаж на стену или на угол.
- Прожектор с зеркальными отражателями. Мощность: 150 Вт.
- Поворачивающийся прожектор: +/- 45° в горизонтальной плоскости; 60° вверх; 30° вниз.
- Фиксация положения винтами.
- Корпус белого цвета.
- Материал корпуса прожектора - алюминий (литой).
- Дополнительные выходы: контакт реле для нагрузки 500 Вт.
- Автоматическое управление по фактору наличия движения и уровню внешней освещенности.
- Максимальный радиус зоны обнаружения - 12 м.
- Зона обнаружения повышенной чувствительности 360°. Максимальный диаметр 5 м при высоте установки 2,5 м.
- Поворачивающаяся сенсорная головка: +/- 90° в горизонтальной плоскости; 40° в вертикальной плоскости (вниз).
- Настраиваемые порог срабатывания по освещенности и задержка на включение.
- Встроенный предохранитель.
- Подходит для следующих типов ламп: накаливания, галогенных, люминесцентных.
- Дополнительный выход для выключателя.
- Заводские установки датчика движения подходят для большинства случаев.
- Простое и быстрое подключение с помощью штекерного цоколя.
Технические характеристики:
|
Напряжение питания
|
230 В~ +10% / -15 %
|
|
Частота
|
50 - 60 Гц
|
|
Диапазон значений освещенности
|
5 - 1000 Люкс (настраивается) |
|
Угол обзора датчика
|
150°
|
|
Количество каналов
|
1
|
|
Тип контактов
|
1Z (1 замыкающий)
|
|
Коммутационная способность (cos j = 1)
|
10 A
|
|
Коммутационная способность (cos j = 0.6)
|
6 A |
| Коммутационная способность (cos j=0.3) |
3 A |
|
Собственное потребление
|
0,8 Вт
|
|
Дальность обнаружения при высоте 2.5 м
|
3 – 12 м (настраивается)
|
|
Зона особой чувствительности датчика
|
5 м |
| Диапазон задержки отключения |
5 сек – 12 мин (настраивается) |
| Допустимая температура среды: |
-10 °C … +45 °C |
| Степень защиты |
IP 54 |
| Класс защиты |
II |
Зоны обнаружения LUXA 102-150 150W:
Схема подключения:
Габаритные размеры (мм):
Крепление для установки датчиков LUXA на внешний или внутренний угол.
