Ограничитель мощности ОМ-1-2

Ограничитель мощности ОМ-1-2
Оценить
4503.00 руб.
Кол-во:
ОГРАНИЧИТЕЛЬ МОЩНОСТИ ОМ-1-2

Назначение

 Однофазный ограничитель мощности ОМ-1-2 предназначен для непрерывного контроля потребляемой  от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 1-х фазных сетях.


Принцип работы

   Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенным трансформатором тока, вычисляет действующее значение потребляемой мощности в фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы.
   При повышении значения мощности свыше установленного значения ОМ-1-2 отключает нагрузку на время, установленное потребителем.
   Нагрузка подключается к сети питания через контактор. Исполнительное реле ограничителя управляет катушкой контактора.
   Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.
   В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе).
   Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась.
   ОМ-1 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут . В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.



Технические характеристики


Напряжение питания

100 - 300В АС

Диапазон контролируемой мощности

3 - 30 кВт

Дискретность установки мощности, грубо

3 кВт

Дискретность установки мощности, точно

0,25 кВт

Задержка откл. при перегрузке по мощности (T off)
от 1 до 240 сек
Задержка повторного включения нагрузки(T on)

от 2 до 3600 сек

Время отключения при:
адении напряжения ниже 160В

5 сек.

повышении напряжения более 260В

0,1 сек

перегрузке по току

0,1 сек

Максимальный ток контактов реле

2 х 8А АС1

Исполнительные контакты -
2х2P(2 переключающих)
Погрешность измерения:
напряжения в диапазоне 50-300В не более 2%
тока в диапазоне 3-100А не более 3%
Диапазон рабочих температур от -40 до +60 С
Диаметр сквозного отверстия измерительной цепи D=12,5 мм
Габариты 4 модуля 70 х 90 х 65 мм
Монтаж  DIN-рейка 35мм

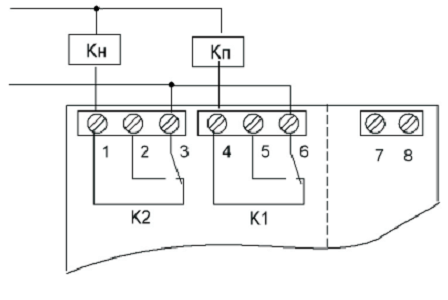

Схемы подключения

Кл, Кн - контакторы с нормально разомкнутыми контактами.


Кл, Кн - контакторы с нормально замкнутыми контактами.



Элементы индикации и управления:


- красный светодиод U>, выход напряжения за установленные пределы.
Например надо установить мощность 18,5 кВт. Переключателем 3 устанавливаем мощность 18кВт , переключателем 4 устанавливаем мощность 0,5 кВт.
Результирующая мощность будет 18 + 0,5=18,5 кВт.

Элементы индикации (Рис.8):

- зеленый светодиод U, наличие питания.
- желтый светодиод R, индикация включения нагрузки.
- красный светодиод Р>, сигнализация о перегрузке по мощности.

Элементы управления (Рис.8):

1 -T off -переключатель времени задержки отключения по мощности, 10 положений. В положении “С” происходит сброс счетчика числа отключений и установка его в исходное состояние.
2 -T on -переключатель времени повторного включения, 10 положений. В положении “R” происходит сброс прибора, отключение реле К1 и К2, возврат его в рабочее положение через 5 сек. после перевода в любое другое.
3 -P-переключатель установки мощности дискретностью - 3 кВт.
положение (сброс всех таймеров, ошибок). Значение счетчика и причина последнего отключения нагрузки остаются в энергонезависимой памяти.
4 - P-переключатель установки мощности дискретностью - 0,25 кВт.


Габаритные размеры
