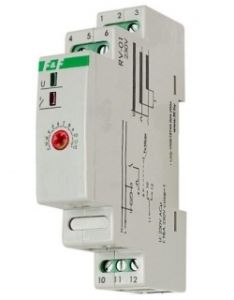

Микропроцессорное реле времени с задержкой выключения RV-02

Оценить
934.00 руб.
Кол-во:

Микропроцессорное реле времени с задержкой включения RV-02

Сфера применения:

Микропроцессорное  реле  времени  RV-02  предназначено для выключения нагрузки в системах бытовой и промышленной  автоматики  (вентиляционных,  отопительных,  осветительных  и  т.п.)  после  отсчета  заданного  отрезка  времени.

Особенности:

- Изделие следует подключать к однофазной сети согласно существующим нормам электробезопасности.

Технические характеристики:

Напряжение питания:

230В 50Гц

Макс. ток контактов реле:

16A AC 1

Макс. мощность нагрузки

см.табл. 1

Контакт:

тип 1P(1 переключающий)

Выдержки времени:

-15 %; +10 %

диапазон 1

от 1сек. до 12сек.

диапазон 2

от 10сек. до 120сек.

Напряжение входа управления 4:  230В AC

Диапаз. рабочих температур:

0 -15 - +50 С

Степень защиты:

<IP 20

Габариты:

17,5 х 65 х 90 мм

Тип корпуса:

1S

Монтаж:

на DIN-рейке 35 мм



Изделие  следует  подключать  к  однофазной сети  согласно  существующим  нормам электробезопасности. Правила подключения описаны  в  данной  инструкции.  Работы, связанные  с  установкой,  подключением  и регулировкой  должны  проводиться  квалифицированным специалистом  после  ознакомления  с  инструкцией  по эксплуатации  и  функциями  устройства.  Перед  началом установки  следует  убедиться  в  отсутствии  напряжения  на подключаемых  проводах.  Самовольное  вскрытие  корпуса влечет за собой утрату права на гарантийное обслуживание изделия,  а  также  может  стать  причиной  поражения электрическим  током.  Изделие  должно  использоваться по его прямому назначению. По вопросам монтажа и работы устройства обращаться в центр технической поддержки.
ВНИМАНИЕ! В связи с тем, что точность установки времени не велика, не рекомендуется применять реле времени в строгих технологических процессах, где требуется выдержка времени до десятых долей секунды.

Монтаж и настройка.

Установка выдержки времени: регулятором установить необходимую выдержку времени по шкале. При включении устройства красный светодиод моргает с частотой 1 Гц, при этом происходит отсчет времени. В диапазоне 2 (от 10 до 120 секунд) рекомендуется установить и проконтролировать выдержку в диапазоне (без установки перемычки 3-6), затем установить перемычку.

Например, необходимо установить выдержку времени 65 сек. Устанавливаем регулятор в положение 6,5 секунд по шкале и контролируем по секундомеру или светодиоду время отсчета.

Затем  устанавливаем  перемычку  (множитель  на  10)  между клеммами 6 и 3. Результирующее время равно 6,5 х 10 = 65 сек.


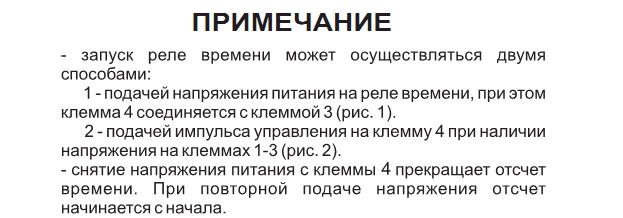

Пример подключения.



Панель управления.




Схемы подключения.






Таблица мощности нагрузок.




Габаритные размеры.
