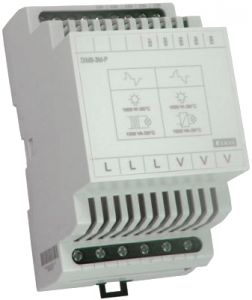

Добавочный модуль DIM6-3M-P

Оценить
6840.00 руб.
Кол-во:
Сфера применения:

Устройство предназначено как силовой добавочный модуль к устройству DIM-6, не предназначено к самостоятельному использованию.

Особенности:

- DIM6-3M-P позволяет повысить мощность нагрузки DIM-6 на 1 000VA
(значит: 2 000VA (DIM-6) + 1 000VA (DIM6-3M-P) = 3 000VA).

 - К DIM-6 возможно подключить до 8шт. DIM6-3M-P и повысить мощность до 10000 VA.

- Примечание - Устройство надо обязательно защитить добавочным защитным элементом в соответствии с подключенной нагрузкой.

- В установке DIM6-3M-P охлаждается циркуляцией воздуха, для этого надо в щите обеспечить циркуляцию воздуха.

 - В случае если нет возможности циркуляции воздуха, надо обязательно установить добавочный вентилятор.

 - Окружающая температура не должна превышать 35°C.

 - В случае, если в инсталляции несколько устройств DIM6-3M-P в одном ряду, между ними должны быть щели мин. 2см.

 - Макс. длина шины EB  1м и надо обязательно использовать экранированный кабель.


Технические характеристики:


Питание:

A1 - A2

Напряжение питания:

AC 230 V / 50 Гц

Мощность:

макс. 5 VA

Допуст. напряжение питания:

-15 %; +10 %

Индикация питания:

зеленый LED

Управление
Регулирующие клеммы: T2 - A1
Регулирующее напряжение: AC 230 V
Мощность регулируемого ввода: макс.1.5 VA
Длина регулируемого импульса: мин. 80 мс / макс. не ограничена
Подключ. газоразрядных ламп: Да, 5 шт (5 мA)
Вывод
Номинальный ток: 2 A

Омическая нагрузка:

10 - 500 VA

Индуктивная нагрузка: 10 - 250 VA
Другие параметры
Рабочая температура:

-20.. +55°C

Складская температура:

-30.. +70°C

Рабочее положение:

произвольное

Крепление:

DIN рейка EN 60715

Защита:

IP 40 c лицевой панели/ IP 10 клеммы

Категория перенапряжения:

III.

Степень загрязнения

2

Сечение подключ. проводов (мм 2): макс. 2x2.5, макс.1x4 с изоляцией
макс.1x2.5, макс. 2x1.5

Размер:

90 x 17.6 x 64 мм

Вес:

58 г

Схема



Описание устройства
