Назначение
Инфракрасный датчик присутствия для потолочного монтажа.
Угол обнаружения по горизонтали 180°, по вертикали 160°.
Рекомендованная высота установки от 2 до 3 м.
Зона обнаружения 14х4 м (высота 2,5 м), 15х5 м (высота 3 м).
Достоинства
- Инфракрасный датчик для потолочного врезного монтажа.
- Освещение включается, если в зоне обнаружения датчика находятся люди и освещенность ниже порогового значения, и отключается, если суммарная освещенность превыситпороговое значение или в зоне обнаружения не будет людей.
- Система "ОВК" включается, если в зоне обнаружения датчика находятся люди.
- Для системы "ОВК" предусмотрено независимо регулируемое время задержки включения и отключения.
- Автоматический и полуавтоматический режимы:
- автоматический режим: освещение включается и отключается только в зависимости от освещенности и нахождения людей в зоне обнаружения.
- полуавтоматический режим: освещение может включаться вручную, отключается только автоматически.
- Системы "ОВК" управляются только в автоматическом режиме.
- В ручном режиме освещение может включаться и выключаться как кнопками с фиксацией, так и без фиксации.
- Импульсный режим для управления лестничными таймерами.
- Измерение суммарной освещенности.
- Зона обнаружения движения максимально 15х5 м.
- Задание порога срабатывания по освещенности и времени задержки отключения освещения.
- Задание времени задержки включения вентиляции и времени задержки отключения вентиляции. Вентиляция включается при обнаружении человека вне зависимости от освещенности.
- Время задержки включения вентиляции предотвращает преждевременный износ электропривода вентилятора.
- Автоматическое изменение чувствительности позволяет избежать ложных срабатываний
- Совместная работа до 10 датчиков в режиме Master-Slave и Master-Master. Master-Slave: датчик Master включает и отключает одну группу освещения по сигналам с подключенных к нему датчиков Slave.
Master-Master: к каждому датчику подключена своя группа светильников, которую датчик включает в зависимости от освещенности в месте установки датчика при обнаружении движения любым из подключенных датчиков.
- Тестовый режим для облегчения настройки.
Дополнительное оборудование:
Пульт дистанционного управления Quick-Set Plus для удаленной настройки датчиков, записи текущих параметров настройки и копирование этих параметров на другие датчики.
Пульт дистанционного управления Clic для удаленного включения и выключения освещения.
Оснастка для наружного монтажа датчика: артикул 9070514.
Технические характеристики
| Количество каналов |
1 |
| Тип контактов: |
нормально-разомкнутый |
| Тип клемм |
винтовой |
| Задержка отключения, выход "освещение" |
импульс (0.5 с), 10 с –20 мин
|
| Задержка отключения , выход "ОВК" |
10 с –120 мин |
| Задержка включения , выход "ОВК" |
0 с –10 мин |
| Мощности и типы нагрузок: |
| Лампы накаливания: |
1200 Вт
|
| Галогенные лампы: |
1200 Вт
|
| Люминесцентные лампы: |
800 ВА (индукционные балласты) |
| Люминесцентные лампы: |
400 ВА (электронные балласты) |
| Светодиодные лампы: |
400 ВА |
| Зона контроля: |
прямоугольная |
| - сидящих людей: |
макс. 10х4 м |
| - движущихся людей: |
макс. 15x5 м |
| Совместимые пульты ДУ |
QuickSet Plus, Click. |
| Допустимая температура среды: |
–10 °C … +55 °C |
| Класс защиты: |
II |
| Степень защиты: |
IP 40 |
| Габаритные размеры |
86 x 86 x 32 |
Схема подключения:
Потенциометры Compact Passage:

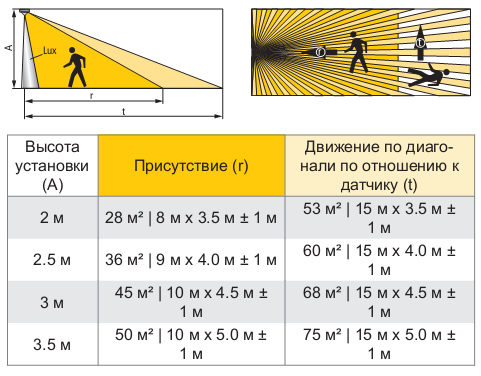

Диаграмма зоны обнаружения датчика присутствия Compact Passage:
Габаритные размеры (мм):
Габаритные размеры c оснасткой для наружного монтажа (мм):
